Уплотнение образцов грунта перед лабораторными испытаниями
Универсальный уплотнитель Проктора УУП предназначен для уплотнения проб грунта перед лабораторными испытаниями по ГОСТ Р 70456.
Уплотнитель представляет собой устройство с поворотным столом для форм с образцом и системой подъема груза (молота), расположенных в металлическом шумоизоляционном корпусе.
Для изменения высоты подъема груза на подвижной платформе, установлен сменный диск.
Устанавливаемый сменный груз фиксируется двумя прижимными роликами.
Цилиндрическая форма для уплотнения ГОСТ Р 70456 состоит из цилиндрической части формы, удлинительного кольца, основания и стального диска.
Управление уплотнителем происходит с помощью панели управления, расположенной на внешней стороне дверцы компактора.
На дисплее отображается следующая информация:
- количество воспроизведенных ударов и количество запрограммированных ударов, согласно методу испытания;
- количество уплотненных слоев и количество запрограммированных слоев, согласно методу испытания;
- выбор размера формы согласно методу испытания (А, В, С);
- состояние работы компактора.
Технические характеристики компактора:
| Характеристика | Значение |
|---|---|
| Масса груза тип А, кг | 4,5 ± 0,04 |
| Масса груза тип В, кг | 15,00 ± 0,04 |
| Диаметр основания груза тип А, мм | 50 ± 0,50 |
| Диаметр основания груза тип В, мм | 125,00 ± 0,50 |
| Высота падения груза тип А, мм | 457 ± 3,0 |
| Высота падения груза тип В, мм | 600,00 ± 5,00 |
| Электропитание, В/Гц | 220/50 |
| Мощность, кВт | 1 |
Размеры форм:
| Характеристика | Значение | |||
|---|---|---|---|---|
| форма А | форма В | форма С | ||
| Внутренний диаметр формы, мм | 100,0 ± 1,0 | 150,0 ± 1,0 | 250,0 ± 1,0 | |
| Высота формы, мм | 120,0 ± 1,0 | 200,0 ± 1,0 | ||
| Толщина стенки формы, мм, не менее | 6 | 8 | 13,5 | |
| Толщина основания формы, мм, не менее | 10,0 | 19,5 | ||
| Внутренний диаметр кольца удлинительного, мм | 100,0 ± 1,0 | 150,0 ± 1,0 | 250,0 ± 1,0 | |
| Высота кольца удлинительного, мм, не менее | 50 | |||
| Диаметр стального диска, мм | 99,5 - 99,9 | 149,5 - 149,9 | 249,5 - 249,9 | |
| Толщина стального диска, мм | 10,0 ± 0,1 | 20,0 ± 0,1 | ||
| Угол α, градусы | от 0 до 10 включительно | |||
После согласования условий поставки персональный менеджер отправит вам проект договора и счёт на оплату всего заказа или его части — в зависимости от договорённостей. После рассмотрения и согласования всех пунктов отправьте нам электронную копию подписанного с вашей стороны договора на info@geotester.ru.
- Оплата осуществляется в российских рублях в безналичной форме банковским платежом.
- Счёт действителен в течение 5 банковских дней.
Сроки доставки — от 7 до 60 дней после оплаты в зависимости от выбранного способа. Мы предлагаем три варианта:
- Доставка нашим транспортом — цена по запросу. Доставляем оборудование по России с соблюдением требований к безопасности транспортировки.
- Самовывоз — бесплатно. Склад: Республика Башкортостан, г. Нефтекамск, ул. Индустриальная, зд. 21, стр. 2. Согласуйте время вывоза с менеджером заранее.
- Доставка транспортной компанией по вашему выбору. Время вывоза с нашего склада также согласуется заранее.
С этим оборудованием смотрят
Весь каталог
Буровая установка (керноотборник) БУР-Р
По запросу

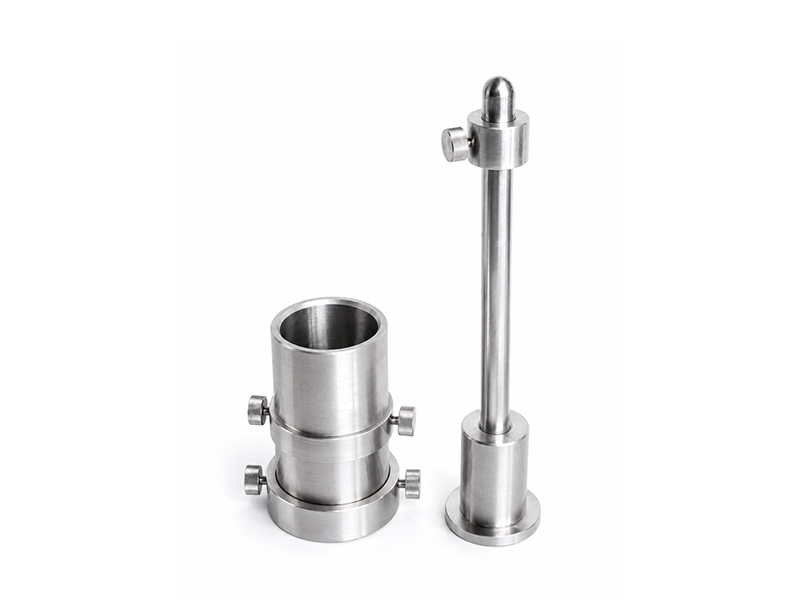

Прибор для стандартного уплотнения грунта УГП-2,5
